三端口寄存器堆实验
实验原理
CPU内部包含若干个通用寄存器，用于暂存参加运算的数据和中间结果，这些寄存器的集合就称为通用寄存器组（Genral Register Set）。 寄存器组可以设计为单端口、双端口或三端口。单端口是指读出和写入共用同一组地址或数据端口，所以读出和写入不能同时进行，通常应用于多周期的数据通路。而双端口的读、写端口各自独立，在一个周期中可以同时读出和写入。三端口则有两个读端口和一个写端口可以同时操作，通常应用于单周期和流水线数据通路。和早期的处理器相比，现代处理器的通用寄存器的数量更多，一般称为寄存器堆（Register File），也有译为寄存器文件。

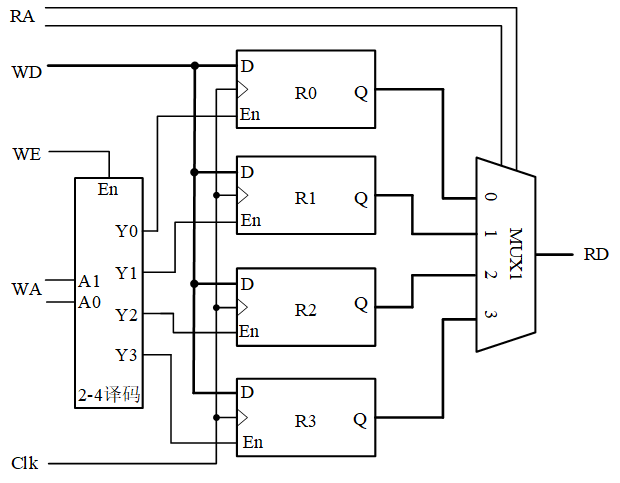

图 1是双端口寄存器堆的电路结构。其中RA（Read Address）表示读端口地址，RD（Read Data）表示读端口数据；WA（Write Address）表示写端口地址，WD（Write Data）表示写端口数据；WE（Write Enable）是写使能，Clk是写时钟。
寄存器堆的写入
在触发器和寄存器实验中已经学习了单个寄存器组件的写入。 图 1寄存器堆有4个寄存器，这4个寄存器共用一个数据输入端（WD），时钟输入端（Clk）也是共用的，但这并不意味着4个寄存器同时写入相同的数据；相反，一次只能写入其中一个寄存器，这是由寄存器的使能端（en）控制的。 4个寄存器的使能端（en）分别连接到2-4译码器的4个输出Y0～Y3，从译码器实验可知，Y0～Y3最多只可能有一个为1，也就是最多只有一个寄存器被允许写入。写入哪个寄存器由2-4译码器的输入端A1、A0即寄存器堆的写地址WA决定。 2-4译码器的En作为寄存器堆的写使能（WE），起到一个总体控制的作用。若WE=0，Y0～Y3均为0，任何一个寄存器都不会被写入；只有当WE=1时，才会由WA选择一个寄存器被允许写入。 此时，若Clk端输入一个时钟上升沿，WD端的输入数据将会被存储到指定的寄存器，同时反映在该寄存器的Q端。
寄存器堆的读出
单个寄存器组件内部存储的值始终反映在它的Q输出端，所以并不需要额外的读出操作。 寄存器堆内部有多个寄存器，共用一个读数据端口（RD），因此需要选择其中一个寄存器，将它的值输出到RD端口，即“读出”操作。 由图 1可见，4个寄存器的Q端连接到4选1多路器的4个输入，多路器的输出连接到RD端口；RA作为多路器的选择信号，决定哪一个寄存器的Q输出到RD。 和写入不同，读出并没有使能控制，在任何时刻都会有一个寄存器的值被读出。 读出也不受时钟控制，只要RA改变，立刻改变选择读出的寄存器，无需等待时钟上升沿到来。
可见，寄存器堆的读写操作是独立的。在写入一个寄存器的时候，可以读出另一个寄存器。如果要写入的寄存器地址和读地址相同，在时钟上升沿到来之前，读出的是该寄存器之前存储的值；时钟上升沿之后，读出新写入的值。

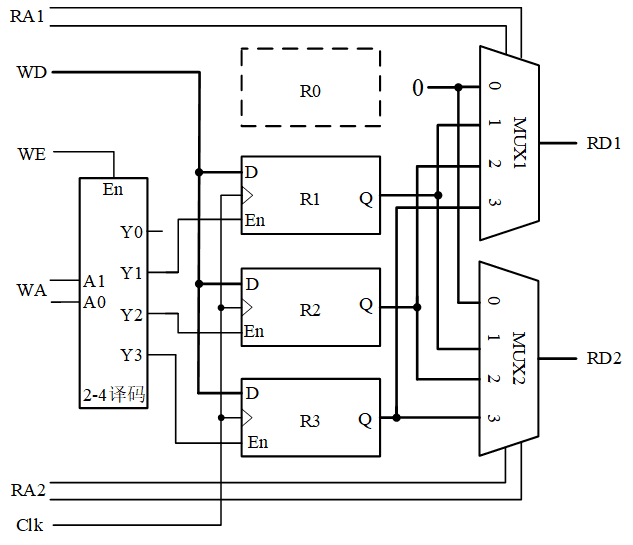

图 2是具有2个读端口和1个写端口的三端口寄存器堆的电路结构。
和图 1相比，有两个区别：
-
增加了一组读端口
RA1、RD1为读端口1，RA2、RD2为读端口2。
读端口1和读端口2均可读出R0～R3四个寄存器中的某一个寄存器的值。 不要误解为RD1只能输出R1的值，RD2只能输出R2的值。
-
R0寄存器的值恒为0
在RISC指令系统中，通常要求R0恒为0。为了实现这一要求，用常数“0”代替R0寄存器作为4选1多路选择器0通道的输入，图 2中R0寄存器的虚线表示其实际并不存在。
虽然Digital仿真软件提供了一个寄存器堆组件，但是它的R0寄存器是可写入的，不具备恒为零的特性。
实验任务
验证任务

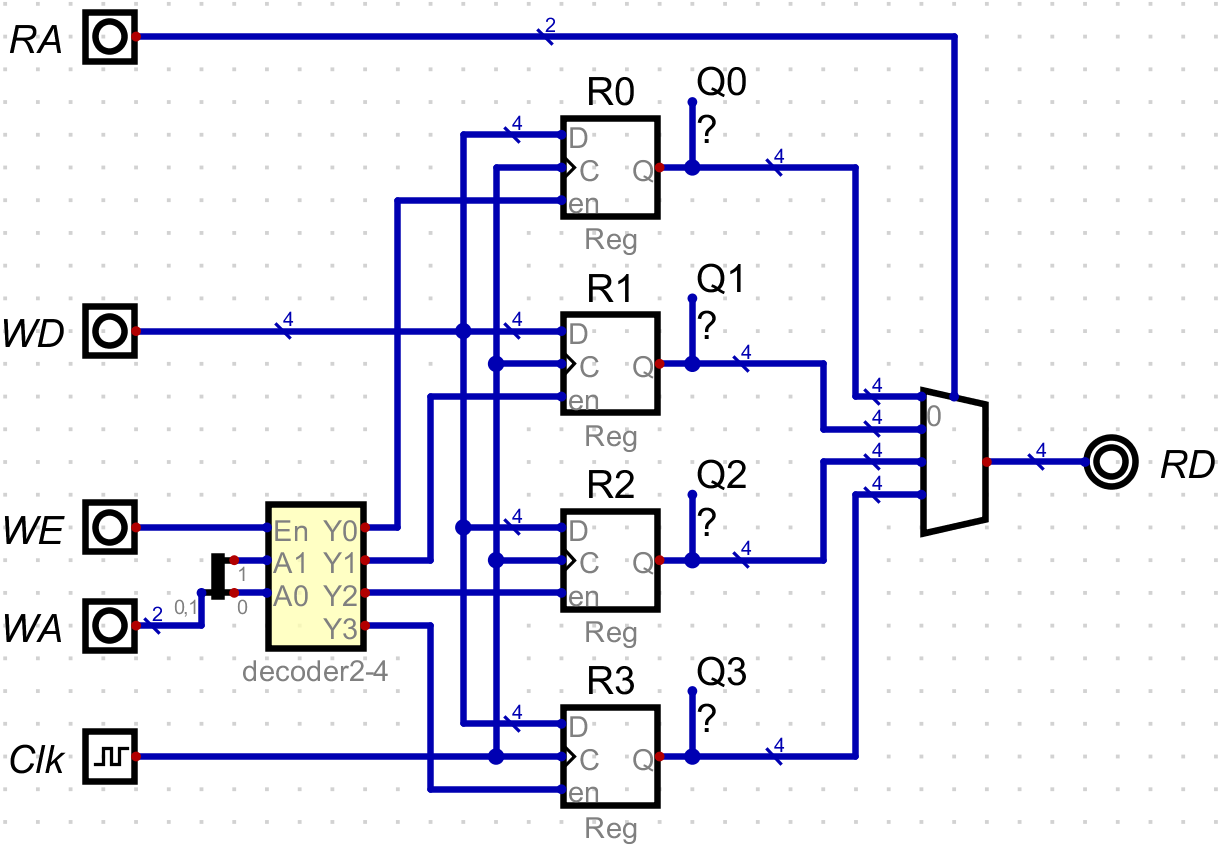

通过仿真验证寄存器堆的功能，并保存仿真过程数据文件。 为了能够在数据文件中记录每个寄存器的值，电路设计时应在每个寄存器的Q输出端连接探测器组件（默认已勾选「在测量图中显示」属性），或者勾选寄存器组件的「作为测量值」（Use as measurement value）属性。
-
数据写入寄存器堆
尝试将不同的非零数据存入R0、R1、R2、R3寄存器。
写入的数据应有助于检验寄存器堆的功能和特性。 例如，如果使用“1”作为写入数据，则无法测试寄存器堆的数据位数是不是4位。 再如，如果4个寄存器写入相同的数据，则无法分辨地址译码是否正确。
-
从寄存器堆读出数据
同时从RD1和RD2读出不同寄存器的值。
需特别注意R0是否恒为0。
