硬布线控制实验（RI）

指令部件包括指令存储器和程序计数器。根据指令系统的设计，指令存储器的字长是14位。作为实验计算机，只需要存放简单的程序，所以指令存储器的容量只有16个存储单元，可以存放16条指令。因此指令存储器的地址需4位，由程序计数器PC提供。

程序计数器PC可使用计数器组件。复位时PC值为0，即第一条指令的地址。在Clk上升沿到来时，PC值加1，即顺序执行。

指令存储器是只读存储器，可以使用ROM实验中学习的ROM组件，在初始化时写入要执行的指令编码。运行时只提供读访问，根据输入地址，输出该地址单元存储的指令。 根据指令系统设计，一条指令包含5个部分，opcode指定指令功能，连接到控制器的输入；rs1、rs2、rd连接到寄存器堆三个端口的地址；imm作为运算数经多路器连接到ALU的Y输入端。

控制器以指令opcode作为输入，为数据通路中所有单元产生控制信号。

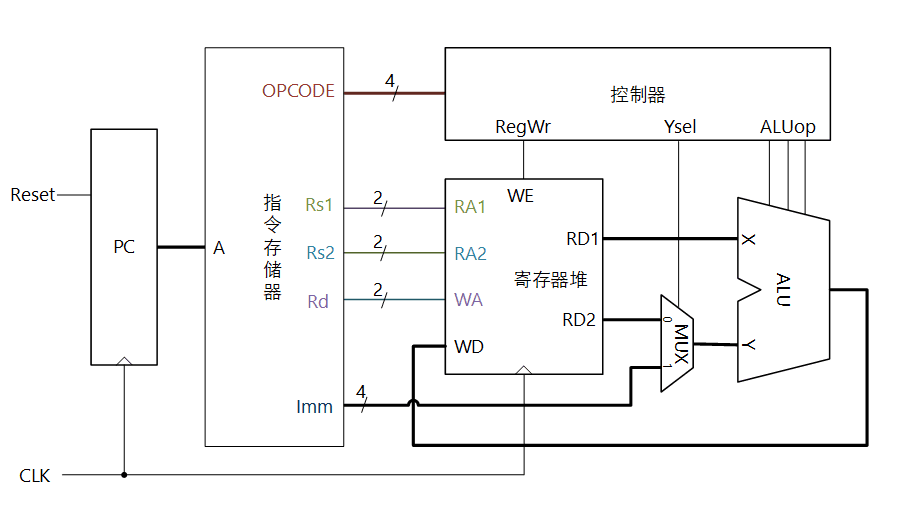

图 1运算指令数据通路中，需要产生如下控制信号：

因为指令系统的简单和规整，控制器的设计就是设计译码器来确定控制信号。对于指令系统中的R型和I型指令，控制器根据opcode的值，译码产生数据通路上的各个控制信号，实现指令功能。

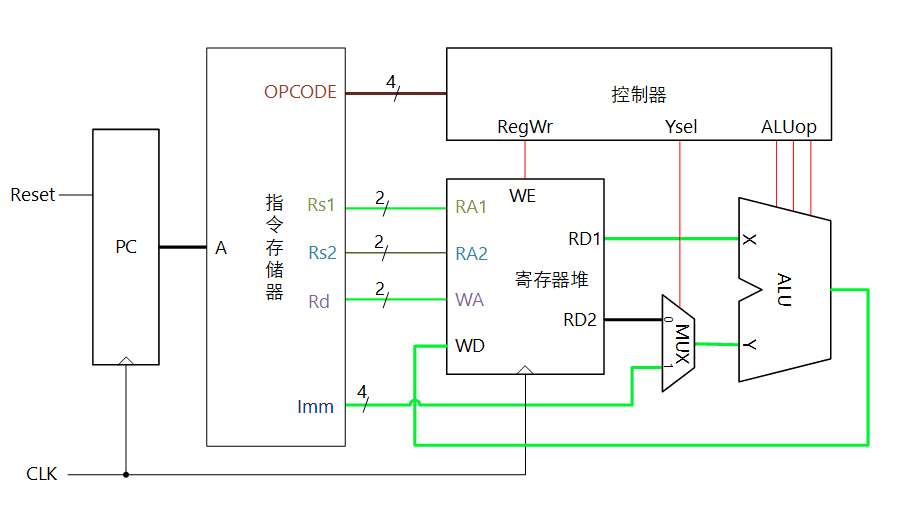

下面以addi rd, rs1, imm指令为例，分析指令的译码。该指令将rs1寄存器的值与立即数imm相加，结果存入rd寄存器。 rs1寄存器的值已经通过寄存器堆的RD1连接到了ALU的X输入端。为了将立即数imm送给ALU的Y输入端，需要使多路器的控制信号Ysel为1。ALUop应控制ALU进行加法运算，如果采用前面实验的ALU电路，控制信号M、S1、S0均为0。为了将运算结果写入寄存器堆，RegWr信号应为1。 图 2数据通路图直观地反映了上述分析，绿色通路表示有效的信息流，控制信号用红色表示。

指令译码的真值表如表 1所示。表中只给出了addi指令的控制信号取值，类似地可以分析出其他指令的控制信号取值。有了真值表，就可以进一步得到指令译码器的电路。

控制器的作用是控制指令的执行，所以需要通过执行指令来检验控制器的设计。例 1给出了一个测试程序。
